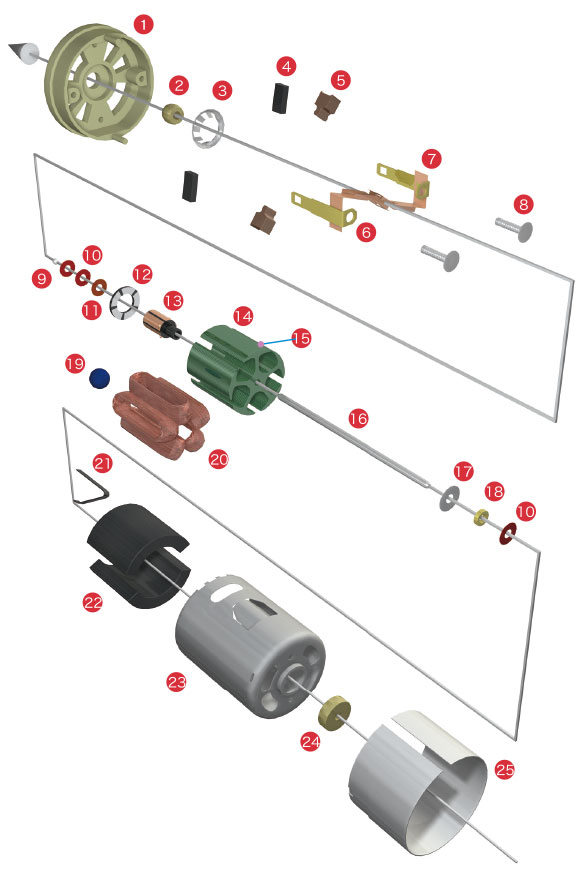

电机分解图
- 1. 胶盖 / PLASTIC CAP
- 2. 球型含油轴承 / SPHERICITY BEARING
- 3. 压环 / BEARING BUSHING
- 4. 制振胶片 / BRUSH DAMPER
- 5. 碳素 / CARBON BRUSH
- 6. 电刷组 / BRUSH ARM
- 7. 端子 / TERMINAL
- 8. 铆钉 / RIVET
- 9. 锡丝 / SOLDER TIN
- 10. 垫片 / WASHER
- 11. 止油片 / OIL SLINGER
- 12. 变阻器 / DISK VARISTOR
- 13. 电枢 / COMMUTATOR
- 14. 铁芯片 / ARMATURE CORE
- 15. 绝缘漆 / INSULATION RESIN
- 16. 轴 / SHAFT
- 17. 调整片 / INSULATION WASHER
- 18. 止推环 / ROTOR RETAINER
- 19. 平衡土 / BALANCING COMPOUND
- 20. 漆包线 / ENAMELLED WIRE
- 21. 磁石指针 / MAGNET PIN
- 22. 磁石 / MAGNET
- 23. 铁壳 / HOUSING
- 24. 含油轴承 / SLEEVE BEARING
- 25. 磁力护片 / FLUX RING

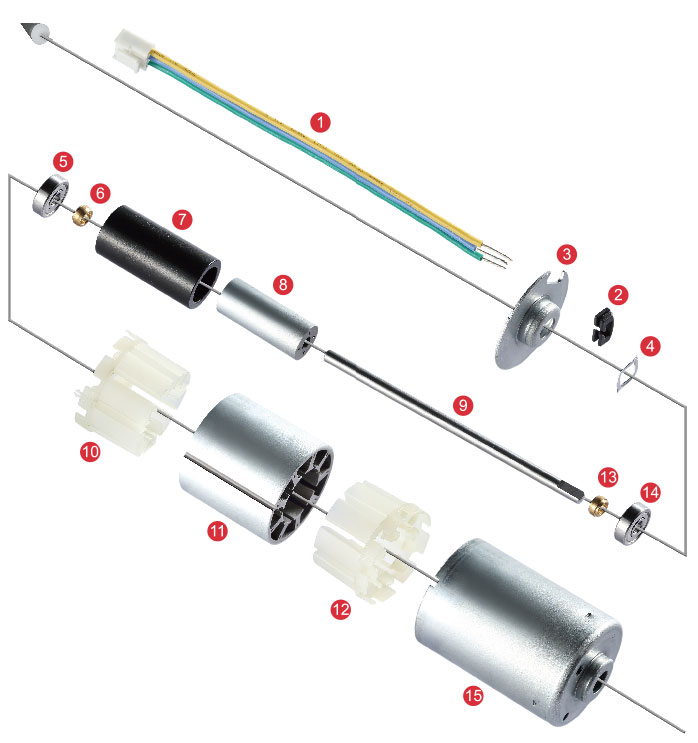

- 1. 引线组 / LEAD-GROUP
- 2. 护线套 / BUSHING
- 3. 铁后盖 / END COVER
- 4. 波形垫圈 / BEARING SPRING
- 5. 培林轴承 / BEARING
- 6. 止推环 / ROTOR PETAINER
- 7. 磁石 / MAGNET
- 8. 转子铁芯 / INTERLOCKED ROTOR CORE
- 9. 轴 / SHAFT
- 10. 前线架 / ISOLATION FRAM
- 11. 定子铁芯 / STATOR CORE
- 12. 后线架 / ISOLATION FRAM
- 13. 止推环 / ROTOR PETAINER （同6）
- 14. 培林轴承 / BEARING （同5）
- 15. 铁壳 / HOUSING

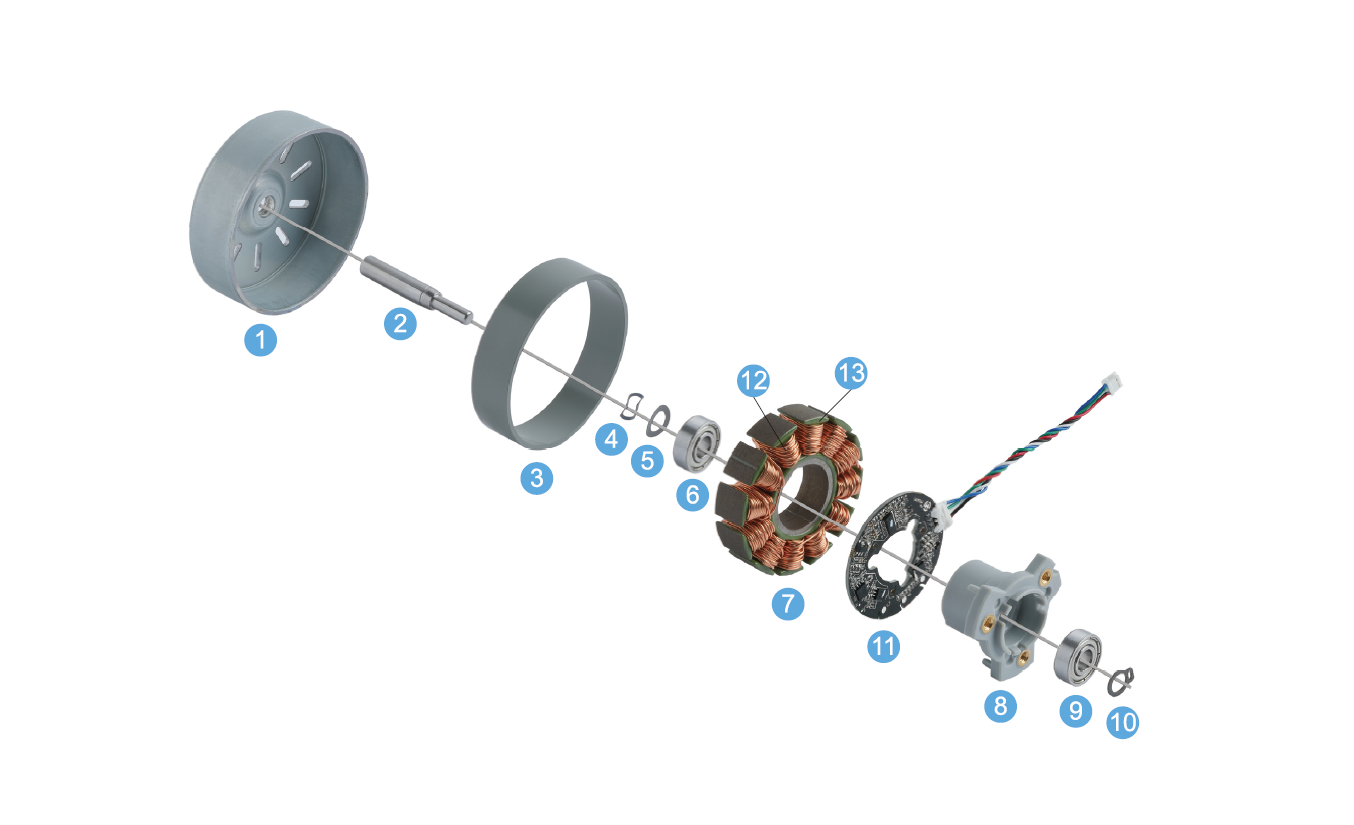

- 1. 外壳 / HOUSING
- 2. 轴枝 / SHAFT
- 3. 磁石 / MAGNET
- 4. 波形介子 / WAVE WASHER
- 5. 平垫片 / WASHER
- 6. 轴承 / BEARING
- 7. 定子芯片 / STATOR
- 8. 图定支架 / HOLDER
- 9. 轴承 / BEARING
- 10. 卡簧整片 / JUMP RING
- 11. 控制板组件 / CONTROLLER
- 12. 绕组 / WINNDING
- 13. 绝缘粉 / INSULATED LAYER

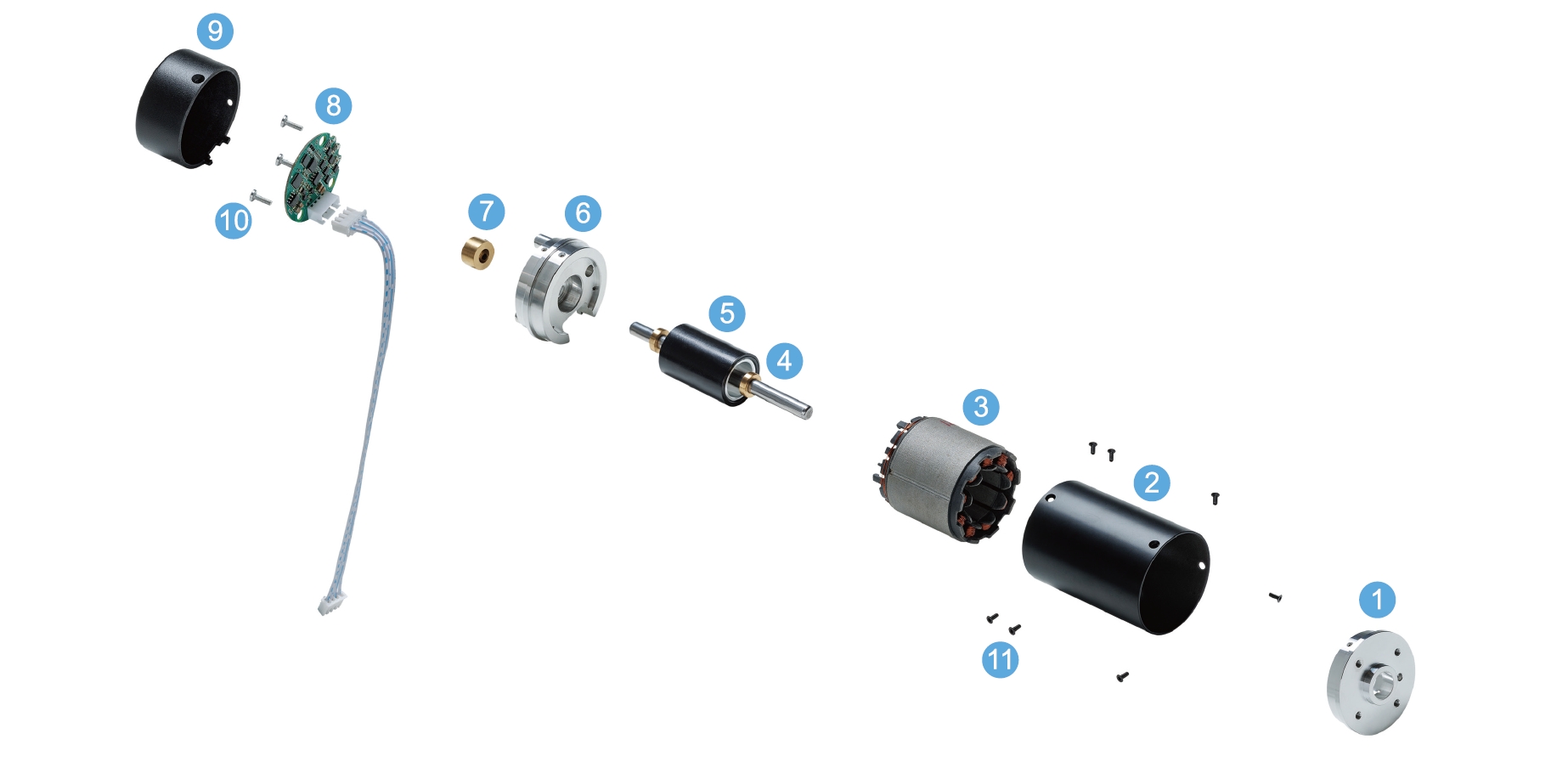

- 1. 前端盖 / FRONT CAP
- 2. 铁壳 / HOUSING
- 3. 定子组件 / STATOR ASSEMBLY
- 4. 培林 / BEARING
- 5. 转子组件 / ROTOR ASSEMBLY
- 6. 后端盖 / REAR END-PLATE
- 7. 感应磁石 / INDUCED MAGNET
- 8. 磁编 / MAGNETIC PCBA
- 9. 后盖 / END CAP
- 10. 机牙螺丝 / MACHINE SCREW
- 11. 机牙螺丝 / MACHINE SCREW
- 12. 引线 / LEAD WIRE
